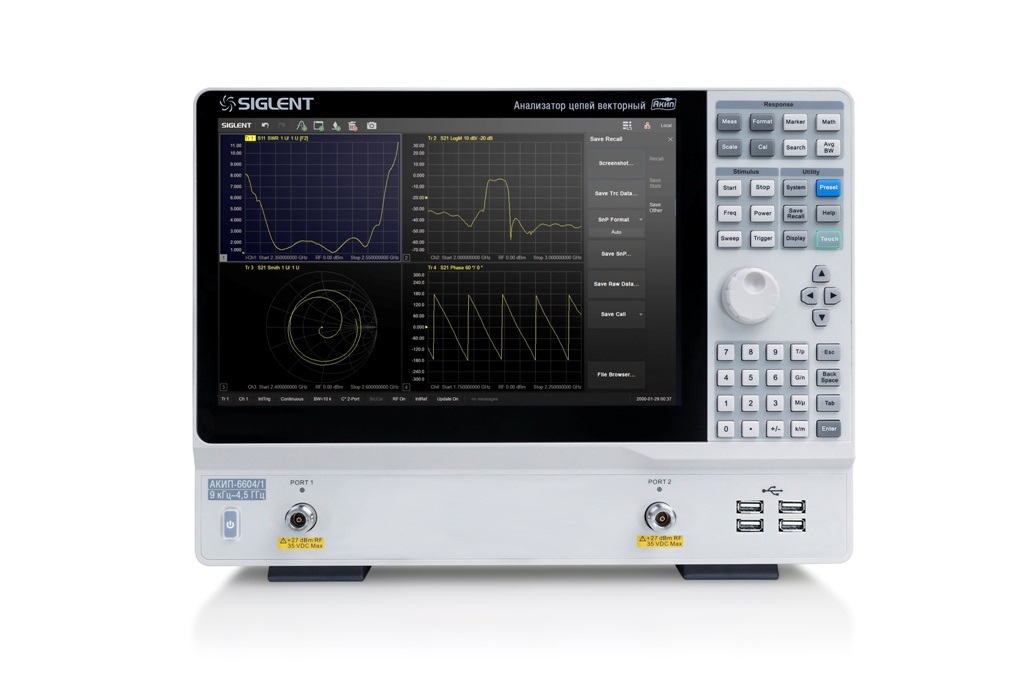

АКИП-6604/1 — анализатор цепей векторный

АКИП-6604/1 — анализатор цепей векторный
Артикул: 354014
Модель: АКИП-6604/1
Гарантия: 36 мес.
Госреестр РФ: 88223-23
Поверка приобретается отдельно: 10200 Р
Бренд: АКИП
Цена:
1 012 180 Р
Доступен для заказа
Добавить к сравнению

Особенности векторного анализатора цепей АКИП-6604/1:

  • Рабочий диапазон частот: 9 кГц … 4,5 ГГц;
  • Двухпортовый анализ;
  • Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц;
  • Диапазон установки выходного уровня: - 55 дБм … 10 дБм;
  • Разрешение: 1 Гц, 0,05 дБ;
  • Динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц);
  • Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка
  • Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (Опция);
  • Поддержка инжекторов питания (Bias-Tees);
  • Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800);
  • Интерфейсы: USB, LAN, GPIB (Опция);
  • Дистанционное управление: SCPI/Labview/IVI на базе USBTMC/VXI-11/Socket/Telnet/WebServer;
  • Видео выход (HDMI).



Параметр АКИП-6604/1
Ключевые спецификации
Диапазон частот 9 кГц … 4,5 ГГц
Число портов 2 - АКИП-6604/1 , АКИП-6604/3
4 - АКИП-6604/2 , АКИП-6604/4
Разрешение 1 Гц, 0,05 дБ
Полоса фильтра ПЧ (IFBW) 10 Гц … 3 МГц
Диапазон установки выходного уровня - 55 дБм … 10 дБм
Динамический диапазон 90 дБ (ПЧ 10 Гц, диапазон частот 9 кГц … 30 кГц)
98 дБ (ПЧ 10 Гц, диапазон частот >30 кГц … 100 кГц)
115 дБ (ПЧ 10 Гц, диапазон частот >100 кГц … 30 МГц)
125 дБ (ПЧ 10 Гц, диапазон частот >30 МГц … 7,7 ГГц)
120 дБ (ПЧ 10 Гц, диапазон частот >7,7 ГГц … 8 ГГц)
117 дБ (ПЧ 10 Гц, диапазон частот >8 ГГц … 8,5 ГГц)
Выходные характеристики измерительного порта (Источник)
Выходная частота
Частотный диапазон АКИП-6604/1, АКИП-6604/2 - 9 кГц … 4,5 ГГц
АКИП-6604/3, АКИП-6604/4 - 9 кГц … 8,5 ГГц
Разрешение 1 Гц
Погрешность незатухающих колебаний Стандартное исполнение: ±1*10-6 (23 ± 3°C)
Опция SNA5000-HPR: ±1*10-7 (23 ± 3°C)
Стабильность источника Стандартное исполнение: ±1*10-6 (0 … 40°C) ±0,5*10-6 /год
Опция SNA5000-HPR: ±1*10-9 (0 … 40°C) ±5*10-8 /год
Выходная мощность
Номинальная мощность 0 дБм
Погрешность установки ±1,5 дБ (при 0 дБм)
Диапазон 9 кГц … 30 кГц -55 дБм … 0 дБм
>30 кГц … 100 кГц -55 дБм … 5 дБм
>100 кГц … 5 ГГц -55 дБм … 10 дБм
>5 ГГц … 7,7 ГГц -55 дБм … 8 дБм
>7,7 ГГц … 8 ГГц -55 дБм … 5 дБм
>8 ГГц … 8,5 ГГц -55 дБм … 2 дБм
Максимальная сглаженная мощность 9 кГц … 30 кГц 0 дБм
>30 кГц … 100 кГц 5 дБм
>100 кГц … 5 ГГц 10 дБм
>5 ГГц … 7,7 ГГц 8 дБм
>7,7 ГГц … 8 ГГц 5 дБм
>8 ГГц … 8,5 ГГц 2 дБм
Разрешение 0,05 дБ
Диапазон свипирования мощности 9 кГц … 30 кГц -55 дБм … 0 дБм
>30 кГц … 100 кГц -55 дБм … 5 дБм
>100 кГц … 5 ГГц -55 дБм … 10 дБм
>5 ГГц … 7,7 ГГц -55 дБм … 8 дБм
>7,7 ГГц … 8 ГГц -55 дБм … 5 дБм
>8 ГГц … 8,5 ГГц -55 дБм … 2 дБм
Уровень линейности 9 кГц … 30 кГц ±0,5 дБ (-20 дБм … 0 дБм)
>30 кГц … 100 кГц ±0,5 дБ (-20 дБм … 5 дБм)
>100 кГц … 5 ГГц ±0,5 дБ (-20 дБм … 10 дБм)
>5 ГГц … 7,7 ГГц ±0,5 дБ (-20 дБм … 8 дБм)
>7,7 ГГц … 8 ГГц ±0,5 дБ (-20 дБм … 5 дБм)
>8 ГГц … 8,5 ГГц ±0,5 дБ (-20 дБм … 2 дБм)
Частота выходного сигнала измерительного порта
Гармоники (2-я и 3-я) (при 0 дБм) 9 кГц … 100 кГц < -20 дБн
>100 кГц … 8,5 ГГц < -28 дБн
Негармонические колебания (при 0 дБм) < -30 дБн
Вход измерительного порта
Входная мощность
Максимальная входная мощность +10 дБм
Защита входа +27 дБм (ВЧ) или 35 В (постоянный ток)
Уровень собственных шумов 9 кГц … 100 кГц -100 дБм/Гц
>100 кГц … 30 МГц -115 дБм/Гц
>30 МГц … 8,5 ГГц -125 дБм/Гц
Уровень компрессии (вход +10 дБм) Амплитуда: 9 кГц … 8,5 ГГц 0,09 дБ
Фаза: 9 кГц … 8,5 ГГц 0,36°
Перекрестные потери 9 кГц … 100 кГц -100 дБ
>100 кГц … 10 МГц -110 дБ
>10 МГц … 8,5 ГГц -120 дБ
Шум кривой (при установленной максимальной выходной мощности)
Амплитуда Передача:
9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,003 дБ скз
>50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,003 дБ скз
>1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,004 дБ скз
Отражение:
9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,003 дБ скз
>50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,003 дБ скз
>1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,004 дБ скз
Фаза Передача:
9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,035° скз
>50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,03° скз
>1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,05° скз
Отражение:
9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,03° скз
>50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,035° скз
>1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,05° скз
Стабильность
Амплитуда 9 кГц … 3 ГГц ± 0,005 дБ/°C
3 ГГц … 8,5 ГГц ± 0,014 дБ/°C
Фаза 9 кГц … 3 ГГц ± 0,1 °/°C
3 ГГц … 8,5 ГГц ± 0,3 °/°C
Динамическая погрешность (относительно опорного уровня входной мощности -10 дбм)
Амплитуда 10 дБм ± 0,1 дБ
-30 дБм ± 0,05 дБ
-100 дБм ± 2 дБ
Фаза 10 дБм ± 2°
-30 дБм ± 0,2°
-100 дБм ± 10,38°
Время развертки
- Точки / 201 / 401 / 1601 / 6401
Старт: 100 кГц Без коррекции / 15 мс / 17 мс / 35 мс / 141 мс
Стоп: 8,5 ГГц 2-порт / 30 мс / 34 мс / 70 мс / 282 мс
Полоса ПЧ: 500 кГц 4-порт / 60 мс / 68 мс / 140 мс / 564 мс
- Точки / 201 / 401 / 1601 / 6401
Старт: 100 кГц Без коррекции / 17 мс / 20 мс / 46 мс / 185 мс
Стоп: 8,5 ГГц 2-порт / 34 мс / 40 мс / 92 мс / 370 мс
Полоса ПЧ: 100 кГц 4-порт / 68 мс / 80 мс / 184 мс / 740 мс
- Точки / 201 / 401 / 1601 / 6401
Старт: 100 кГц Без коррекции / 33 мс / 52 мс / 175 мс / 698 мс
Стоп: 8,5 ГГц 2-порт / 66 мс / 104 мс / 350 мс / 1396 мс
Полоса ПЧ: 10 кГц 4-порт / 132 мс / 208 мс / 700 мс / 2792 мс
- Точки / 201 / 401 / 1601 / 6401
Старт: 100 кГц Без коррекции / 193 мс / 372 мс / 1452 мс / 5806 мс
Стоп: 8,5 ГГц 2-порт / 386 мс / 744 мс / 2904 мс / 11612 мс
Полоса ПЧ: 1 кГц 4-порт / 772 мс / 1488 мс / 5808 мс / 23224 мс
Передняя панель
Измерительные порты N-тип, 50 Ом. Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток)
Задняя панель
Вход синхросигнала BNC-тип, 5 В TTL
Выход синхросигнала BNC-тип, максимальный ток 20 мА, 3,3 В TTL
Вход внешнего опорного сигнала BNC-тип, 50 Ом
10 МГц ±10 ppm
-3 дБм … 10 дБм
Выход опорного сигнала BNC-тип, 50 Ом, синусоидальная форма
10 МГц ±5 ppm
0 дБм ± 3 дБ
Вход сигнала смещения BNC-тип
Максимальное напряжение: ± 35 В (постоянный ток)
Максимальный ток: ± 300 мА
Защита входа: 500 мА
Общие данные
Интерфейс USB (USBTMC), LAN
Видео выход HDMI
Экран Цветной сенсорный ЖК, диагональ 30,7 см, разрешение 1280x800
Питание 100 … 240 В, 50/60 Гц
100 … 120 В, 400 Гц
Потребляемая мощность 50 Вт - АКИП-6604/1, АКИП-6604/3
70 Вт - АКИП-6604/2, АКИП-6604/4
Габаритные размеры 378 х 284 х 126 мм
Масса (не более) 5,5 кг - АКИП-6604/1, АКИП-6604/3
7,4 кг - АКИП-6604/2, АКИП-6604/4
Условия эксплуатации 0 … 40 °С, относительной влажность до 85%
№ Наименование Количество
1 Анализатор цепей векторный АКИП-6604/1 1
