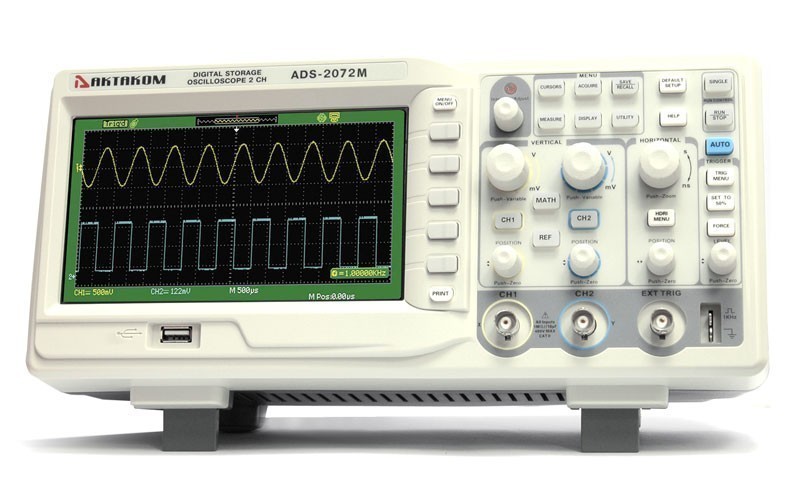

ADS-2072 — осциллограф цифровой
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) ADS-2072 — осциллограф цифровой
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) ADS-2072 — осциллограф цифровой
Технические характеристики осциллографа цифрового AKTAKOM ADS-2072:
| Параметр | Значение |
| число каналов | 2 + внешний запуск |
| полоса пропускания | 70 МГц |
| максимальная частота дискретизации в режиме реального времени | 1 Гвыб/сек (500 Мвыб/сек на канал) |
| частота дискретизации в эквивалентном режиме | 50 Гвыб/сек |
| максимальный объем памяти | 40 К (20 К на канал) |
| вертикальное разрешение | 8 бит |
| коэффициент вертикального отклонения | 2 мВ/дел...10 В/дел, погрешность: ±3% (≥ 5 мВ/дел) |
| время нарастания | 5,0 нс |
| входной импеданс | 1 MОм ±2% || 13 пФ ±3 пФ |
| максимальное входное напряжение | 400 В пик-пик |
| коэффициент развертки | 5 нс/дел…50 с/дел с шагом 1-2-5 |
| источник запуска | канал 1, канал 2, AC, внешний, внешний/5 |
| тип входов | AC, DC, ФВЧ, ФНЧ |
| тип запуска | фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный |
| дисплей | 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К |
| интерфейс | USB-host, USB-device, PASS/FAIL, RS-232 |
| питание | 100 В - 240 В / 45 Гц...440 Гц |
| потребляемая мощность | 50 Вт |
| масса | 4,5 кг |
| габаритные размеры | 336х118х152 мм |
Назначение осциллографа цифрового AKTAKOM ADS-2072:
Осциллограф цифровой AKTAKOM ADS-2072 предназначен для визуального наблюдения и исследования параметров сигнала, а также сохранения его для дальнейшей обработки.
- автоматические измерения: 32 типа.
14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF; - курсорные измерения: ручные. слежение. авто;
- хранение: 20 осциллограмм, 20 установок, 2 опорных маски;
- ограничение полосы: 20 МГц;
- функция усреднения (4..256);
- пиковый детектор;
- автоматический покадровый регистратор: 2500 кадров;
- цифровые фильтры: НЧ, ВЧ, полосовой, режективный;
- интерполяция: Sin(x)/x, линейная;
- математические операции: сложение, вычитание, умножение, деление;
- инверсия сигнала;
- быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки;
- режим растяжки;
- режим X-Y;
- самописец: 100 мс/дел...50 с/дел;
- встроенный 6-разрядный частотомер;
- режим послесвечения;
- тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный;
- форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET);
- сохранение на USB-устройство;
- РУССКОЯЗЫЧНОЕ МЕНЮ!!!
Комплект поставки ADS-2072
| № | Наименование | Количество |
| 1. | Осциллограф ADS-2072 | 1 |
| 2. | Осциллографические щупы | 2 |
| 3. | Кабель питания | 1 |
| 4. | Кабель USB | 1 |
| 5. | Носитель с программным обеспечением и руководством пользователя | 1 |
| 6. | Краткое руководство пользователя | 1 |
