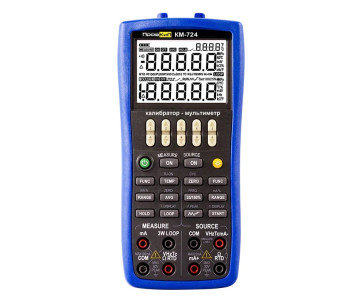

ПрофКиП КМ-724 калибратор-мультиметр
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Портативные калибраторы ПрофКиП КМ-724 калибратор-мультиметр
Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Портативные калибраторы ПрофКиП КМ-724 калибратор-мультиметр
| Назначение калибратора-мультиметра ПрофКиП КМ-724 | ||||
| Калибраторы - мультиметры ПрофКиП КМ-724 предназначены для измерения и калибровки (воспроизведения) параметров датчиков, клапанов и систем управления производственных предприятий, с целью поверки преобразователей данных датчиков. Приборы можут использоваться в качестве калибратора токовой петли, а также генерировать прямоугольные импульсы и воспроизводить сопротивление постоянному току. Основные функции приборов - воспроизведение и измерение:силы постоянного тока в диапазонах промышленных датчиков и преобразователей; напряжения постоянного тока; сопротивления постоянному току; частоты импульсного сигнала; приборы осуществляют измерение температуры с помощью термопар типов: R; S; K; E; J; T; N; B; (с компенсацией температуры холодного спая). А так же с помощью термопреобразователей типов: Pt100; Pt200; Pt500; Pt1000; Cu10; Cu50; в режиме калибратора приборы обеспечивают формирование статических характеристик вышеуказанных термопреобразователей |
| Основные технические характеристики и особенности калибратора-мультиметра ПрофКиП КМ-724 | ||||
| Дисплей | LCD монохромный шести разрядный | |||
| Размер символа основного индикатора (мм) | 13 | |||
| Количество разрядов (количество цифровых индикаторов) | 6(2) | |||
| Измерение и воспроизведение силы постоянного тока | ||||
| Измерение и воспроизведение силы напряжения постоянного тока | ||||
| Измерение и воспроизведение электрического сопротивления | ||||
| Измерение частоты | ||||
| Измерение температуры с помощью термопар и термопреобразователей | ||||
| Воспроизведение частоты прямоугольных импульсов | ||||
| Воспроизведение статических характеристик термопар и термопреобразователей | ||||
| Индикатор разряда элементов питания | ||||
| Защита от перегрузки | ||||
| Автоматическое отключение питания | ||||
| Подсветка дисплея | ||||
| Плавное и ступенчатое автоматическое изменение выходных параметров | ||||
Метрологические калибратора-мультиметра ПрофКиП КМ-724 в режиме измерения параметров
Метрологические характеристики калибраторов-мультиметров в режиме измерения напряжения постоянного токаКМ-724Метрологические характеристики калибраторов-мультиметров в режиме измерения силы постоянного тока.КМ-724Метрологические характеристики калибраторов-мультиметров в режиме измерения электрического сопротивленияКМ-724Метрологические характеристики калибраторов-мультиметров в режиме измерения частотыКМ-724
| Модификация | Предел измерений | Разрешение (r) | Предел допускаемой основной погрешности | |
| -5,000…55,000 мВ | 0,001 мВ | ± (0,02 х 10-2 Ux + 11) мВ | ||
| -50,00…550,00 мВ | 0,01 мВ | ± (0,02 х 10-2 Ux + 0,05) мВ | ||
| -0,5000…5,5000 В | 0,0001 В | ± (0,02 х 10-2 Ux + 0,0005) В | ||
| -5,000…55,000 В | 0,001 В | ± (0,03 х 10-2 Ux + 0,005) В | ||
| Где Ux – значение измеренного напряжения постоянного тока | ||||
| -5,000…55,000 мА | 0,001 мА | ± (0,02 х 10-2 Ix + 0,005) мА | ||
| Где Ix – значение измеренной силы постоянного тока | ||||
| 0,00…550,00 Ом | 0,01 Ом | ± (0,05 х 10-2 Rx + 0,1) Ом | ||
| 0,0000…5,5000 кОм | 0,0001 кОм | ± (0,05 х 10-2 Rx + 0,001) кОм | ||
| Где Rx – значение измеренного электрического сопротивления | ||||
| 3,00…500,00 Гц | 0,01 Гц | ± 0,02 Гц | ||
| 0,0030…5,0000 кГц | 0,0001 кГц | ± 0,0002 кГц | ||
| 0,003…50,000 кГц | 0,001 кГц | ± 0,002 кГц | ||
| Где Fx – значение измеренной частоты | ||||
Метрологические характеристики калибраторов-мультиметров в режиме измерения температуры с помощью термопарМодификация КМ-724
| Тип термопары | Диапазон (°C) | Предел воспроизведения (°С) | Разрешение (°С) | Предел допускаемой основной погрешности* (°С) |
| R | 0…1767 | 0…500 | 1 | ±1,8 |
| S | 500…1767 | ±1,5 | ||
| K | -100,0…1372,0 | -100,0…0,0 | 0,1 | ±1,2 |
| 0,0…1372,0 | ±0,8 | |||
| E | -50,0…1000,0 | -50,0…0,0 | 0,1 | ±0,9 |
| 0,0…1000,0 | ±1,5 | |||
| J | -60,0…1200,0 | -60,0…0,0 | 0,1 | ±1,0 |
| 0,0…1200,0 | ±0,7 | |||
| T | -100,0…400,0 | -100,0…0,0 | 0,1 | ±1,0 |
| 0,0…400,0 | ±0,7 | |||
| N | -200,0…1300,0 | -200,0…0,0 | 0,1 | ±1,5 |
| 0,0…1300,0 | ±0,9 | |||
| B | 600…1820 | 600…800 | 1 | ±2,2 |
| 800…1000 | ±1,8 | |||
| 1000…1820 | ±1,4 | |||
| * - без учёта погрешности термопар. Суммарная погрешность в режиме измерения температуры определяется как алгебраическая сумма погрешности калибратора и используемой термопары. | ||||
Метрологические характеристики калибраторов-мультиметров в режиме измерения температуры с использованием термопреобразователейМодификация КМ-724
| Pt100-385 | -200,0…800,0 | -200,0…0,0 | 0,1 | ± 0,5 |
| 0,0…400,0 | ±0,7 | |||
| 400,0…800,0 | ±0,8 | |||
| Pt200-385 | -200,0…630,0 | -200,0…100,0 | 0,1 | ±0,8 |
| 100,0…300,0 | ±0,9 | |||
| 300,0…630,0 | ±1,0 | |||
| Pt500-385 | -200,0…630,0 | -200,0…100,0 | 0,1 | ±0,4 |
| 100,0…300,0 | ±0,5 | |||
| 300,0…630,0 | ±0,7 | |||
| Pt1000-385 | -200,0…630,0 | -200,0…100,0 | 0,1 | ±0,3 |
| 100,0…300,0 | ±0,5 | |||
| 300,0…630,0 | ±0,7 | |||
| Cu10 | -100,0…260,0 | -100,0…260,0 | 0,1 | ±1,8 |
| Cu50 | -50,0…150,0 | -50,0…150,0 | 0,1 | ±0,7 |
Метрологические калибратора-мультиметра ПрофКиП КМ-724 в режиме воспроизведения параметров
| Модификация | Предел измерений | Разрешение (r) | Предел допускаемой основной погрешности | |
| -10,000…110,000 мВ | 0,001 мВ | ± (0,02 х 10-2 Ux + 0,01) мВ | ||
| -0,10000…1,10000 В | 0,00001 В | ± (0,02 х 10-2 Ux + 0,0001) В | ||
| -1,0000…11,0000 В | 0,0001 В | ± (0,02 х 10-2 Ux + 0,001) В | ||
| Где Ux – значение напряжения постоянного тока на выходе прибора | ||||
| 0,000…22,000 мА | 0,001 мА | ± (0,02 х 10-2 Ix + 0,004) мА | ||
| Где Ix – значение силы постоянного тока на выходе прибора | ||||
| 0,00…400,00 Ом | 0,01 Ом | ± (0,02 х 10-2 Rx + 0,08) Ом | ||
| 0,0000…4,0000 кОм | 0,1 Ом | ± (0,05 х 10-2 Rx + 0,001) кОм | ||
| 0,000…40,000 кОм | 1 Ом | ± (0,1 х 10-2 Rx + 0,04) кОм | ||
| Где Rx – значение электрического сопротивления, установленного на выходе прибора | ||||
| 1,00…110,00 Гц | 0,01 Гц | ± 0,02 Гц | ||
| 0,100…1,100 кГц | 0,001 кГц | ± 0,002 кГц | ||
| 1,0…10,0 кГц | 0,1 кГц | ± 0,2 кГц | ||
| 1…110 кГц | 1 кГц | ± 5 кГц | ||
| Где Fx – значение частоты прямоугольных импульсов на выходе прибора | ||||
| Тип термопары | Диапазон (°C) | Предел воспроизведения (°С) | Разрешение (°С) | Предел допускаемой основной погрешности* (°С) |
| R; S | 0…1767 | 0…100 | 1 | ±1,5 |
| 100…1767 | ±1,2 | |||
| K | -200,0…1372,0 | -200,0…-100,0 | 0,1 | ±0,6 |
| -100,0…400,0 | ±0,5 | |||
| 400,0…1200,0 | ±0,7 | |||
| 1200,0…1372,0 | ±0,9 | |||
| E | -200,0…1000,0 | -200,0…-100,0 | 0,1 | ±0,6 |
| -100,0…600,0 | ±0,5 | |||
| 600,0…1000,0 | ±0,4 | |||
| J | -200,0…1200,0 | -200,0…-100,0 | 0,1 | ±0,6 |
| -100,0…800,0 | ±0,5 | |||
| 800,0…1200,0 | ±0,7 | |||
| T | -250,0…400,0 | -250,0…400,0 | 0,1 | ±0,6 |
| N | -200,0…1300,0 | -200,0…-100,0 | 0,1 | ±1,0 |
| -100,0…900,0 | ±0,7 | |||
| 900,0…1300,0 | ±0,8 | |||
| B | 600…1820 | 600…800 | 1 | ±1,5 |
| 800…1820 | ±1,1 | |||
| * - без учёта погрешности термопар. Суммарная погрешность в режиме измерения температуры определяется как алгебраическая сумма погрешности калибратора и используемой термопары. В режиме воспроизведения статических характеристик термопар погрешность воспроизведения нормируется без учёта компенсации температуры холодного спая. | ||||
| Pt100-385 | -200,0…800,0 | -200,0…0,0 | 0,1 | ± 0,3 |
| 0,0…400,0 | ± 0,5 | |||
| 400,0…800,0 | ± 0,8 | |||
| Pt200-385 | -200,0…630,0 | -200,0…100,0 | 0,1 | ±0,8 |
| 100,0…300,0 | ±0,9 | |||
| 300,0…630,0 | ±1,0 | |||
| Pt500-385 | -200,0…630,0 | -200,0…100,0 | 0,1 | ±0,4 |
| 100,0…300,0 | ±0,5 | |||
| 300,0…630,0 | ±0,7 | |||
| Pr1000-385 | -200,0…630,0 | -200,0…100,0 | 0,1 | ±0,2 |
| 100,0…300,0 | ±0,5 | |||
| 300,0…630,0 | ±0,7 | |||
| Cu10 | -100,0…260,0 | -100,0…260,0 | 0,1 | ±1,8 |
| Cu50 | -50,0…150,0 | -50,0…150,0 | 0,1 | ±0,6 |
| * - погрешность термопреобразователей сопротивления нормируется без учёта сопротивления соединительных проводов. | ||||
| Принцип действия калибратора-мультиметра ПрофКиП КМ-724 | ||||
| алибраторы представляют собой портативные переносные измерительные приборы с автономным питанием. Приборы выполнены в пластиковом корпусе. Принцип действия основан на аналого-цифровом преобразовании измеряемых физических величин и цифро-аналоговом формировании выходных сигналов. Управление процессом формирования/измерения и выводом информации на жидкокристаллический дисплей осуществляется с помощью встроенного микропроцессора. Выбор режимов работы осуществляется при помощи кнопочной пылезащищённой клавиатуры. |
| Основные технические данные калибратора-мультиметра ПрофКиП КМ-724 | ||||
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С | 0…40°С (273…313К) | |||
| - относительная влажность %, не более | 80 | |||
| Питание | 6 В 4 гальванических элементов типоразмера ААА (LR3) по 1,5 В | |||
| Габариты (длина × ширина × высота), мм, не более: | 205х95х42 | |||
| Масса, кг, не более: | 0,6 кг (с элементами питания) | |||
Метрологические характеристики калибраторов-мультиметров в режиме измерения температуры с помощью термопарМодификация КМ-724
| Тип термопары | Диапазон (°C) | Предел воспроизведения (°С) | Разрешение (°С) | Предел допускаемой основной погрешности* (°С) |
| R | 0…1767 | 0…500 | 1 | ±1,8 |
| S | 500…1767 | ±1,5 | ||
| K | -100,0…1372,0 | -100,0…0,0 | 0,1 | ±1,2 |
| 0,0…1372,0 | ±0,8 | |||
| E | -50,0…1000,0 | -50,0…0,0 | 0,1 | ±0,9 |
| 0,0…1000,0 | ±1,5 | |||
| J | -60,0…1200,0 | -60,0…0,0 | 0,1 | ±1,0 |
| 0,0…1200,0 | ±0,7 | |||
| T | -100,0…400,0 | -100,0…0,0 | 0,1 | ±1,0 |
| 0,0…400,0 | ±0,7 | |||
| N | -200,0…1300,0 | -200,0…0,0 | 0,1 | ±1,5 |
| 0,0…1300,0 | ±0,9 | |||
| B | 600…1820 | 600…800 | 1 | ±2,2 |
| 800…1000 | ±1,8 | |||
| 1000…1820 | ±1,4 | |||
| * - без учёта погрешности термопар. Суммарная погрешность в режиме измерения температуры определяется как алгебраическая сумма погрешности калибратора и используемой термопары. | ||||
| Pt100-385 | -200,0…800,0 | -200,0…0,0 | 0,1 | ± 0,5 |
| 0,0…400,0 | ±0,7 | |||
| 400,0…800,0 | ±0,8 | |||
| Pt200-385 | -200,0…630,0 | -200,0…100,0 | 0,1 | ±0,8 |
| 100,0…300,0 | ±0,9 | |||
| 300,0…630,0 | ±1,0 | |||
| Pt500-385 | -200,0…630,0 | -200,0…100,0 | 0,1 | ±0,4 |
| 100,0…300,0 | ±0,5 | |||
| 300,0…630,0 | ±0,7 | |||
| Pt1000-385 | -200,0…630,0 | -200,0…100,0 | 0,1 | ±0,3 |
| 100,0…300,0 | ±0,5 | |||
| 300,0…630,0 | ±0,7 | |||
| Cu10 | -100,0…260,0 | -100,0…260,0 | 0,1 | ±1,8 |
| Cu50 | -50,0…150,0 | -50,0…150,0 | 0,1 | ±0,7 |
| Комплект поставки калибратора-мультиметра ПрофКиП КМ-724 | ||||
| Калибратор-мультиметр ПрофКиП КМ-724 | 1 шт. | |||
| Руководство по эксплуатации 26.51.43.116-003-68134858-2024 РЭ | 1 шт. | |||
| Противоударный защитный чехол | 1 | |||
| Измерительные провода | 2 пары | |||
| Измерительные щупы | 2 шт. | |||
| Зажимы «крокодил» | 2 шт. | |||
| Переходная колодка для подключения вилки термопары | 1 шт. | |||
| Методика поверки на бумажном либо электронном носителе | 1 шт. | |||
| Упаковка | 1 шт. | |||
